BetterWMF 사용법

BetterWMF 사용법





한글 문서나 엑셀 문서에 오토캐드 도면 파일을 붙여넣기 위해서는 BetterWMF의 기본 적인 사용법에 대해 간단히 알아봅니다.

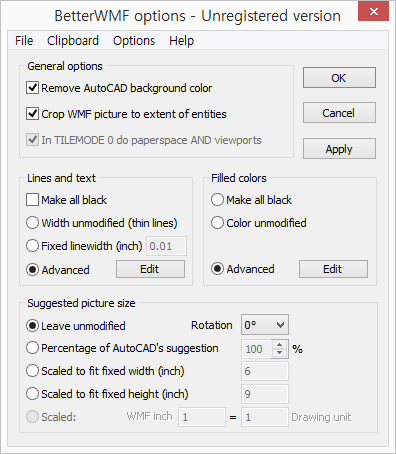

BetterWMF 버전마다 조금씩은 다를 수 있습니다만, 위 스크린샷에서 BetterWMF options에 대해 알아봅니다.


General options(일반 옵션)
  - Remove AutoCAD background color : 말 그대로 바탕색 제거 옵션, 캐드의 바탕색이 검은색이라도, 붙여 넣기 할 때 흰색으로 바꾸어줌
  - Crop WMF picture to extent of entities : 객체 크기에 딱 맞게 외부 삭제


Lines and Text(선과 텍스트)
  - Make all Black : 선과 글자를 컬러로 작성하였다 하더라도 흑백으로 설정
  - Width unmodified (thin lines) : 특별한 지정 없이 선을 모두 가늘게 설정
  - Fixed linewidth(inch) : 선을 모두 지정한 두께로
  - Advanced : 고급 옵션으로 굵기를 다르게 지정 가능


Filled colors(채워진 색상)
  - Make all Black : 채워진 면을 컬러로 작성하였다 하더라도 모두 흑백으로 설정
  - Color unmodified : 색상 그대로 표현, 별도의 지정 없음
  - Advanced : 그려진 색상과 표현될 색상을 별도로 설정


Suggested picture(제안된 그림)
  - Leave unmodified : 원래의 크기를 변경하지 않음.
  - Percentage of AutoCAD's Suggestion : AutoCAD에서 제작된 도면을 백분율(%)로 크기를 변경
  - Scaled to fit fixed width (inch) : 폭을 기준으로 크기를 맞춤
  - Scaled to fit fixed height (inch) : 높이를 기준으로 크기를 맞춤



사용 방법

1. 오토캐드에서 도면을 작성합니다.
2. 한글 또는 엑셀에 붙여 넣기 하고 싶은 부분을 캐드에서 Ctrl+C로 복사를 합니다.
3. 한글 또는 엑셀에서 Ctrl+V로 붙여 넣기를 합니다.



관련 정보 :

  -- BetterWMF  프로그램 게시글 바로가기,

  -- AutoCAD 2021 이상 사용하기 위해서는 BetterWMF 2021a 이상 사용
